Профилегибочное оборудование для производства паллетного канала, прогонного канала, машинного оборудования

Ⅰ,Индивидуальный продукт канала

Ⅱ, Производственная линия канала U Hat

Разматыватель 2 в 1 → Сервопривод → Направляющее устройство → Гидравлический пуансон → Профилегибочная машина → Срезное устройство (включая нож) → Стойка для готовой продукции

Макет, как показано ниже

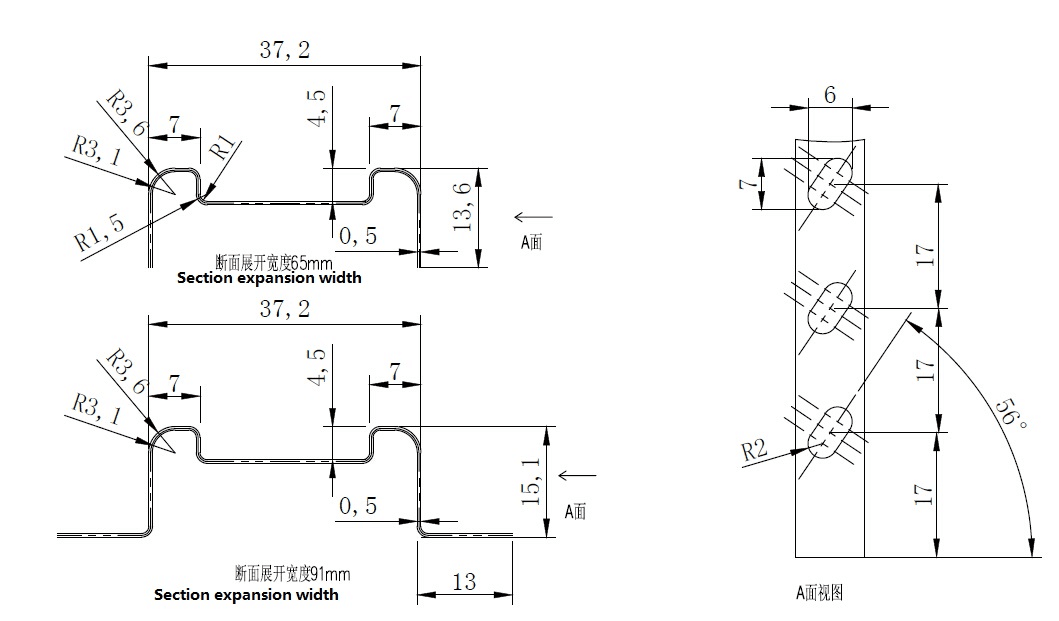

Ⅲ, Настраиваемый рисунок канала прогона

Ⅲ, Список машин

(Ⅰ), 2-в-1 разматыватель

1 、 Тип ： Ручное расширение

2, параметр

1) пассивный разряд

2) Вес рулона: <2T

3) внутренняя катушка D.: φ450mm- φ530mm

4) Макс. Width.200mm

5) Толщина .0,4-1,6 мм

6) Выпрямитель роликовый: 7 шт.

8) Мощность 1.5 kw

(Ⅱ), Сервопривод

3.1 Макс. ширина подачи: 200 мм

       3.2 Толщина подачи: 0,4-1,6 мм

       3. 3 Мотор, 0,85ＫＷ (Яскава)

(Ⅲ） ， Гидравлическая система перфорации

3.1 Функция: гидравлический пробойник

3.2 Конструкция: установка длины, автоматическое измерение длины, автоматическое позиционирование достигает заданного расстояния при остановке, штамповочный штамп с гидроцилиндром, автоматическое отключение штамповки

3.3 Рабочее давление гидравлической системы: 16 МПа

3.4 Гидравлическая станция: 15 кВт (гидравлическое перфорационное отверстие / сдвиг использовать ту же станцию)

(Ⅳ） Направляющее устройство

(Ⅴ） Основные формовочные машины (для ширины панели 36 мм)

5.1 Формовочный валик: 16 станций ， и добавьте валик, чтобы убедиться, что на поверхности нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 5-8 м / мин.

5.4 Материал ролика: # 45 ， общее закалка, твердость HRC56-62 ℃.

5,5 Мощность двигателя: 5,5 кВт。

5.6 Главный ролик: ￠ 65мм ， 45 #。

5.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, для обеспечения безопасности оборудования и оператора А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

(Ⅵ）,Плоская стойка для сбора

(Ⅷ）, Электрическая система управления

Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.

Основные компоненты машин марки:

Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens

Некоторые компоненты являются фирменными устройствами Schneider.

Ⅴ,  Coстоящий из Оборудование для производства C U Z профильное

Ⅵ, профилирования стоек бренд аксессуаров для машин

Гарантия качества

Гарантия Superda Канал рулон бывшей линии дизайна в соответствии с требованиями клиентов, рисунок, машина совершенно новая. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким. Сформированную стойку полки можно надежно закрепить полюсными деталями.

Преимущество оборудования для производства каналов

1, Roll бывшая производственная линия для производства легких стеллажей, средних стеллажей, тяжелых стеллажей.

2, система управления PLC, автоматически и легко обрабатывать.

3, ролик хорошего качества с процессом закалки, достижение твердости HRC60-65 ℃.

4, отслеживая систему резки с лезвием Cr12.

Элемент YX13.6-37.2

Оборудование для производства швеллера и формы шляпы.

Рельсы также известны как канал, горизонтальные балки крыши, перпендикулярные ферме крыши или стропилам для поддержки стропил или кровельных материалов. Пурлины изогнуты в поперечном направлении, как правило, выполнены в виде однопролетных несущих прогонов. Обычно используемые прогоны представляют собой прочную и легкую стальную ферму. Иногда используется в стойке или в шкафу поддерживает использование.

U и Hat Channel Roll Roll с отверстием
