Automaitc электрический завод, использующий машину для формирования каркаса каркаса шкафа со сваркой для стойки электрического шкафа, стойки электронного ящика, рамы из металлического корпуса, которые используются в распределительной системе, сборке низковольтных панелей, кабине управления электроинструментом и т. Д.

Ⅰ,Оборудование для изготовления каркаса электрошкафа

1,Технические параметры (Артикул: YX42.5-42.5)

Ⅱ, Электронная панель управления технологическим процессом производства панели

Выпрямление 2 в 1 Разматыватель → Сервопривод → Перфоратор → Направляющее устройство → Профилегибочная машина → Сварка валков → Сдвиговое устройство (включая нож) → Стойка для готовой продукции

Макет, как показано ниже

Ⅲ,Чертеж каркаса шкафа

Секция части шкафа 16-кратная рама Чертеж

В соответствии с дизайном производителей электрических инструментов опционально B

Ⅲ, Профилегибочная машина

(Ⅰ), 2-в-1 разматыватель

1, Тип Ручное Расширение

2, параметр

1) Пассивный разряд

2) вес катушки: <2T

3) Катушка внутренняя D.: φ450mm- φ530mm

4) Макс. Width.400mm

5) Толщина .0,4-1,6 мм

6) Выпрямитель роликовый: 7 шт.

8) Мощность 1.5 kw

(Ⅱ), сервопривод

3.1 Макс. ширина подачи 400мм

3.2 Толщина подачи 0,4-1,6 мм

3. 3 Мотор, 1,3ＫＷ (Яскава)

(Ⅲ), Гидравлическая дырокол / Перфоратор

3.1 Функция ： Гидравлическое перфорационное отверстие (комплект для пресс-форм 1)

3.2 Конструкция: установка длины, автоматическое измерение длины, автоматическое позиционирование достигает заданного расстояния при остановке, штамповочный штамп с гидроцилиндром, автоматическое отключение штамповки.

3.3 Рабочее давление гидравлической системы: 16 Мpa

3.4 Гидравлическая станция: 18,5 kw (гидравлическое перфорационное отверстие / сдвиг использовать ту же станцию)

(Ⅳ） Направляющее устройство

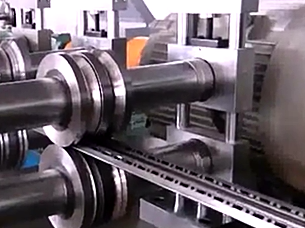

(Ⅴ） Основные формовочные машины (для ширины панели мм)

5.1 Формовочный валик: 40 станций ， и добавьте валик, чтобы убедиться, что профиль поверхности не имеет царапин

5.2 Боковая панель: T.25 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 2-8 м / мин.

5.4 Материал ролика: GCr15 ， общая закалка, твердость HRC56-62 ℃.

5.5 Мощность двигателя: 11kw * 2pcs。

5.6 Главный ролик: ￠ 75 мм

5.7 База оборудования: тип 450 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, для обеспечения безопасности оборудования и оператора А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

(Ⅴ） Сварочный ролик (шовный сварщик) на линии профилирования

(Ⅵ）,укладчик (приёмное устройство)

(Ⅷ）,система автоматического управления

Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.

Основные компоненты машин марки:

Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens

Некоторые компоненты являются фирменными устройствами Schneider.

Ⅴ,Завершены устройства 16-ти кратной производственной линии каркаса шкафа.

Ⅵ, Кабинет рамы машины аксессуары марки

Гарантия качества

Конструкция линии формирования рулона каркаса шкафа гарантии Superda в соответствии с требуемым чертежом клиента, машина совершенно новая. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким.

Преимущество машины для формовки каркаса шкафа Electrica

1, производственная линия рамы пульта управления Rittal для производства 16-ти кратного стеллажа.

2, система управления PLC, автоматически и легко обрабатывать.

3, Gcr15 ролик с процессом закалки, твердость достигает HRC60-65 ℃.

4, отслеживая систему резки с лезвием Cr12.

Элемент YX42.5-42.5

Профилегибочная машина для изготовления каркаса каркаса электрошкафа по индивидуальному заказу со сваркой для производства электрошкафа Rittal, стойки электрошкафа, стойки электронного ящика, металлического каркаса корпуса, который используется в распределительном устройстве, сборке низковольтных панелей, электрическом приборе
