оборудование для производства дверных каркасной

оборудование для производства дверных каркасной, металлические детали дверей

в настоящее время расследование следующий продукт

описание продукта

оборудование для производства дверных каркасной

Станок для производства стальных дверных рам для производства металлических дверей, оконных рам, гаражных рам, секций дверных рам, металлических деталей дверей.

Технические параметры

нет.	вещь		ПАРАМЕТР	Замечание
1	материал	тип	Холоднокатаная полосовая сталь, оцинкованный лист
		T.(mm)	1.5mm
		Сила урожая(Mpa)	Q235
2	ширина формы		Зависит от рисунка
3	Скорость формирования(m/min)		8-12m	Включая отверстие
4	Форма власти(KW)		11 KW	FYR
5	гидравлическая мощность(KW)		5.5 KW	FYR
7	вольтаж		AC380V，50Hz，3P

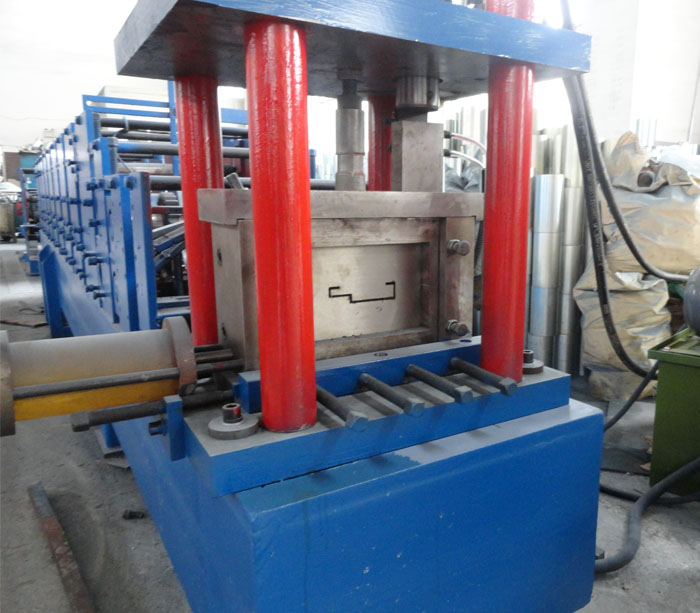

1, Машина для производства дверных рам для производства стальных профилей

Steel door frame making machine

2, Завершен рабочий процесс производства дверной коробки,

Разматыватель - руководство - подача - профилирование - готовая продукция

План производства завода для справки.

Door shutter roll forming machine

3, Оборудование состоит

Оборудование состоит из размотчика, выравнивающего устройства, сервоподачи

станок, главный формовочный станок, режущее устройство, сборный стол. Система управления PLC

4, основной технический параметр производственной линии,

Материал: стальной лист GI, низкоуглеродистая сталь.

толщина стального листа 1,5 мм

внутренний диаметр катушки, Φ508мм

скорость линии, 8-12 м / мин (регулируемая)

5. Характеристика машины

5.1 Размотчик металлической полосы,

функциональные и структурные особенности,

быть использованы для поддержки и расширения стальной намотчик, секция стальной сварки фюзеляжа. это легко работать.

технические параметры

Внутренний диаметр материала: φ508 мм

диапазон внутреннего диаметра: ф450-550

максимальный наружный диаметр: φ1200мм

грузоподъемность: ≤ 5 т

Cable tray roll forming machine manufacturer

5.4 Сервоприводная машина

тип: серво кормление

Функции и структура: прижать и быть со сталью к прессу. Полиуретановый ролик обеспечит подачу усилия. Кормление Каждая ошибка кормления должна контролироваться в диапазоне ± 0,15 мм. По сравнению с серво зажимом, настройка длины подачи более гибкая, адаптируется к более широкому диапазону. Это устройство подачи больше подходит для широкого материала, может эффективно улучшить точность подачи. Сервомотор, измерительные приборы, цифровая система управления являются импортными компонентами.

технические параметры:

максимальное количество кормления: 30 ~ 40 раз / мин (регулируемый)

шаг кормления: 100 мм / шаг (регулируемый).

5.10 Формовочная машина:

Тип: двойной консольный зубчатый привод, универсальная формовочная машина с регулируемой шириной и общая мобильная, быстрая (высота и ширина талии) спецификации обмена.

Формовочный валик: 16 станций ， и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.

Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

Скорость прокатки: 8-12 м / мин.

Материал ролика: подшипниковая сталь № 45, общая закалка, твердость HRC56-62.

Мощность мотора: 11 kw。

Главный ролик: ￠ 75мм ， 45 #。

База оборудования: тип 35 # H с использованием сварной стальной пластины.

Трансмиссия: цепной привод.

Безопасность: по всем направлениям с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

Steel door frame making machine

5.11 Стол для сбора

Тип: Готовая металлическая дверная рама прибывает к столу для сбора, рабочий будет собирать товары, без катка.

Функция и структура: состоят из стального профиля (квадратная труба), без силового ролика в сборе, сварка, играют роль в поддержке готового продукта, может адаптировать 8-метровый готовый продукт

5.12 Электрическая система управления

вся линия принимает импортированное управление ПЛК, сенсорный экран используется для человеко-машинного интерфейса, достигая взаимодействия между человеком и ПЛК.

Cable Tray Machine

Ⅴ,Устройства завершают производственную линию дверной коробки

No.	Имя машины	QTY	Замечание
1	разматыватель	1
2	сервопривод питатель	1
3	Гидравлическая машина	1	С плесенью
4	Направляющее устройство	1
5	рулонмашина	1
7	сдвиг	1	В том числе нож
8	собрать стойку	1
9	Система контроля	1

Ⅵ, Марка аксессуаров для изготовления дверных коробок

No.	тогда	производитель
1	Мотор и Редуктор	Китай
2	Основной ключевой подшипник	Китай
3	инвертор	Shilin
4	ПЛК Системы	Siemens
5	Низковольтная электрическая	Schneider
6	кодировщик	Omron
7	сенсорный экран	Siemens
8	Гидравлическая система	Китай

характеристики продукта

Профилегибочная машина для дверных рам

1, Дверная рама производственная линия для производства стальных дверей промышленности металлических секций.

2, система управления PLC, автоматически и легко обрабатывать.

3, Подшипник стальной ролик с процессом закалки, твердость достигает HRC60-65 ° C.

4, отслеживая систему резки с лезвием Cr12.

5. Весь ролик гасит

6. Стандарт страны прибытия производства: GB / T12755-91

Steel door frame making machine

модель и смысл

Машина для производства дверных коробок является оборудованием для производства металлической дверной коробки.

Как производить стальную дверную раму, с помощью машины для формирования дверной рамы - это хорошее решение для обеспечения определения длины, прямолинейности, гладкости, формы и контура дверной рамы. Машина для формирования дверной рамы может автоматически контролировать длину, количество, форму, Резка, выгрузка, резка и другие функции.

технические параметры

Дверная рама формирует данные о параметрах машины

Основной технический параметр:

Толщина панели: 1,5 мм

Количество роликов: 16 стендов

Диаметр оси: Φ75 мм

Материал рулона: подшипниковая сталь

Скорость: 8-12 м / мин

Толщина боковой панели: S18 мм

Привод: цепь 1,2 дюйма

Нижняя часть: 35 # I-сталь

Размер оборудования: около 10 м × 1,0 м × 1,2 м
