Профилегибочная машина для производства листового гофрированного металлического листа

Профилегибочная машина для производства кровельных панелей из высококачественного листового гофрированного металла и волнистых кровельных панелей для изготовления кровельных панелей, которые широко используются в отелях, клубах, для украшения дома, в танцевальных залах, на курортах, в торговых центрах, роскошных домах, виллах и т. Д.

Ⅰ,Профилегибочный станок для производства волнистых панелей

1,технические параметры

Ⅱ, Этажный настил

Разматыватель → Направляющее устройство → Профилегибочная машина → Срезное устройство (включая нож) → Стойка для готовой продукции

Компоновка машины для пола

Ⅲ, список профилегибочных машин

(Ⅰ), Uncoiler

1, Тип Ручное Расширение

2, параметр

1) Пассивный разряд

2) вес катушки: <5 т

3) Катушка внутренняя D.: φ450mm- φ530mm

4) Макс. Width.1300mm

5) Толщина .0,4-1,8 мм

(Ⅱ), Направляющее устройство

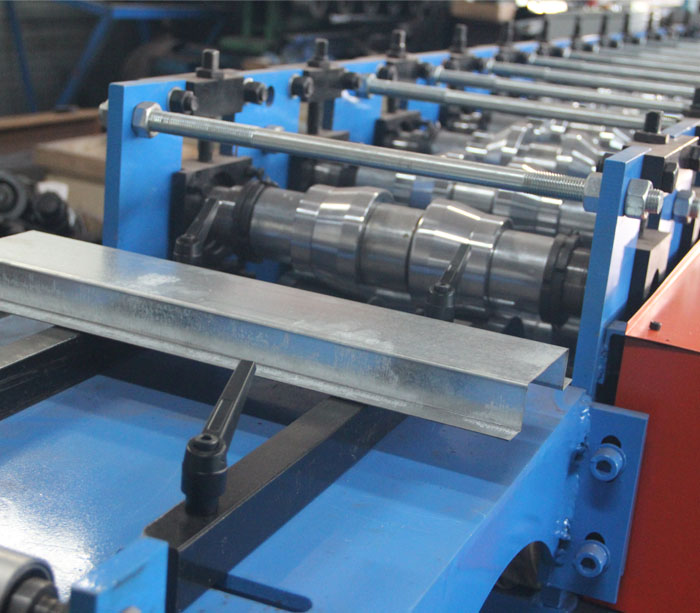

(Ⅲ), Основные формовочные машины

3.1 Формовочный валик: 20 станций ， и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.

3.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

3.3 Скорость прокатки: 2-8 м / мин.

3.4 Материал ролика: GCr15 ， общая закалка, твердость HRC56-62 ℃.

3,5 Мощность двигателя: 7,5 кВт。

3.6 Главный ролик: ￠ 75 мм ， 45 #。

3.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

3.8 Трансмиссия: цепной привод.

3.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

(Ⅳ） Гидравлические ножницы для резки пола

(Ⅴ） Соберите Стойку

Собирать стойки можно сделать автоматически на плоской или ручной стойке

Ниже фото автоматическая сборка стойки

(Ⅵ）, Электрическая система управления

Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.

(Ⅶ), Основные компоненты машин марки

Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens

Некоторые компоненты являются фирменными устройствами Schneider.

(Ⅷ）,Устройства комплектной линии по производству цветных стальных кровельных панелей

Гофрированные рулонные формовочные машины марки аксессуары

Гарантия качества

Superda гарантия стальная гофрированная кровельная панель формовочная машина дизайн в соответствии с требованием клиентов чертеж, машина совершенно новая. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким.

Преимущество гофрированной волновой панели

1, коррозионная стойкость, устойчивость к старению, длительный срок службы> 25 лет

Сам материал обладает высокой коррозионной стойкостью и даже не имеет прямой химической реакции. Поэтому он больше подходит для особых условий, таких как пляжи и химические заводы.

2, производительность глушителя и теплоизоляции особенно заметна

404/5000Профилегибочная машина для производства гофрированного металлического листа широко применяется в стальных конструкциях, в которых используются крупномасштабные промышленные здания, крыши и стены современных заводов, заводы по производству удобрений, очистные сооружения, гальванические установки, электростанции, племенные заводы, рынки, склады и т.д ..

Волнистые панели богаты цветом и уникальны по форме, и могут быть украшены различными стилями зданий.

Стальная гофрированная металлическая панель, формирующая машинный параметр

Форма и размер панели волны все могут быть настроены.

Различные волнистые панели могут быть нарисованы по линии профилирования.
