Оборудование для производства Шкаф электрошкафа производители профилегибочного оборудования

в настоящее время расследование следующий продукт

описание продукта

Оборудование для производства Шкаф электрошкафа производители профилегибочного оборудования

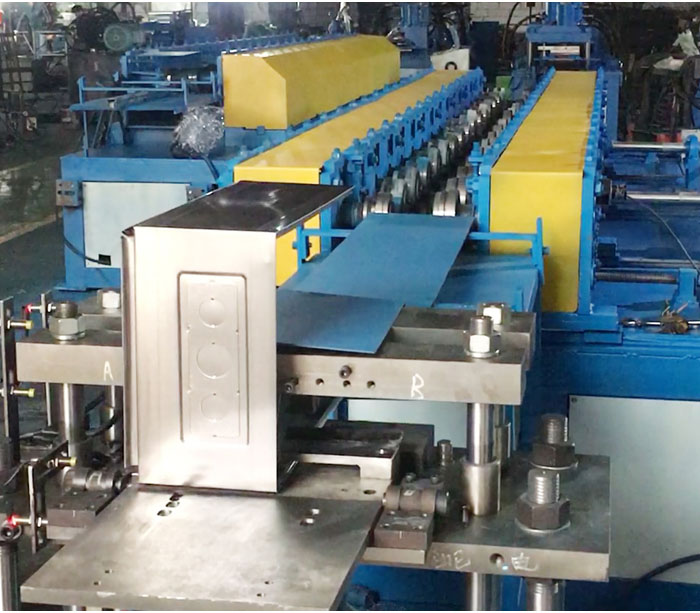

Профилегибочная машина для производства корпусов электронных шкафов, включая машину для формовки панелей шкафов, гибку коробок.

Ⅰ, Оборудование для наружной / внутренней распределительной панели формируется фото смотреть

1,Технические параметры (пункт:YX20-150/200/250/300)

нет.	вещь		ПАРАМЕТР	Замечание
1	материал	тип	Холоднокатаная полосовая сталь, оцинкованный лист
		T.(mm)	0.8-1.2mm
		Сила урожая(Mpa)	Q235
2	ширина формы		150,200,250,300mm
3	Скорость формирования(m/min)		2-8m	Включая отверстие
4	Форма власти(KW)		7.5 KW	FYR
5	гидравлическая мощность(KW)		18.5 KW	FYR
6	Сгибание мощность(KW)		3 KW	FYR
7	вольтаж		AC380V，50Hz，3P

Ⅱ, Процесс производства распределительной панели

(A) Правка разматывателя 2 в 1 → Сервоподача → Устройство для разрыва гидравлического пресса → Направляющее устройство → Профилегибочная машина → Гидравлический пуансон → Устройство для резки (включая нож) → Стойка для готовой продукции

(B) Гибочный станок с инструментом

Макет, как показано ниже

Distribution Box Roll Forming Machine

Ⅲ,Чертеж корпуса шкафа

400 Панель распределительной коробки секций Чертеж

Equipment for production electronic control panel metal box

Ⅲ,

Профилегибочная машина

(Ⅰ), 2-в-1 разматыватель

1, Тип Ручное Расширение

2, параметр

1) Пассивный разряд

2) вес катушки: <2T

3) Катушка внутренняя D.: φ450mm- φ530mm

4) Макс. Width.400mm

5) Толщина .0,4-1,6 мм

6) Выпрямитель роликовый: 7 pc.

8) Мощность 1.5 kw

(Ⅱ), сервопривод

3.1 Макс. ширина подачи 400мм

3.2 Толщина подачи 0,4-1,6 мм

3. 3 Мотор, 1,3ＫＷ (Яскава)

(Ⅲ), Гидравлическая система перфорации

3.1 Функция: гидравлический пробойник (комплект для пресс-форм 1)

3.2 Конструкция: установка длины, автоматическое измерение длины, автоматическое позиционирование достигает заданного расстояния при остановке, штамповочный штамп с гидроцилиндром, автоматическое отключение штамповки.

3.3 Рабочее давление гидравлической системы: 16 МПа

3.4 Гидравлическая станция: 18,5 кВт (гидравлическое перфорационное отверстие / сдвиг использовать ту же станцию)

А. Гидравлический пуансон для зазора панели.

B.Гидравлический пуансон для кабельного отверстия

(Ⅳ） Направляющее устройство

(Ⅴ） Основные формовочные машины (для ширины панели 150 200 250 350 × 350 мм)

5.1 Формовочный валик: 20 станций ， и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 2-8 м / мин.

5.4 Материал ролика: GCr15 ， общая закалка, твердость HRC56-62 ℃.

5,5 Мощность двигателя: 7,5 kw。

5.6 Главный ролик: ￠ 75 мм ， 45 #。

5.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

оборудование для производства распределительный корпус мощность коробка

(Ⅵ）, Плоская стойка для сбора

(Ⅶ）, Машина для гибки коробок (включая пресс-форму) 150/200/250/300/350 1 комплект, Гидравлическая мощность: 3kw

оборудование для производства распределительный корпус мощность коробка

(Ⅷ）, Электрическая система управления

Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.

Основные компоненты машин марки:

Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens

Некоторые компоненты являются фирменными устройствами Schneider.

Ⅴ, устройства завершена линия производства электронных распределительных панелей

No.	Имя машины	QTY	Замечание
1	разматыватель	1
2	сервопривод питатель	1
3	Гидравлическая машина	1	С плесенью
4	Направляющее устройство	1
5	рулонмашина	1
6	Гидравлическая машина	1	С плесенью (2 sets)
7	сдвиг	1	В том числе нож
8	собрать стойку	1
9	Система контроля	1
10	Гибочный станок	1	С плесенью

Ⅵ, Распределительная коробка машины аксессуары марки

No.	тогда	производитель
1	Мотор и Редуктор	Китай
2	Основной ключевой подшипник	Китай
3	инвертор	Shilin
4	ПЛК Системы	Siemens
5	Низковольтная электрическая	Schneider
6	кодировщик	Omron
7	сенсорный экран	Siemens
8	Гидравлическая система	Китай

характеристики продукта

Гарантия качества

Superda гарантия распределения рулонной линии формирования линии дизайн в соответствии с требованием клиентов чертеж, машина совершенно новая. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким.

Преимущество машины для формирования коробок распределения мощности

1, Линия по производству распределительных коробок для производства электрошкафа IP65 и IP66, наружного и внутреннего водонепроницаемого корпуса шкафа.

2, система управления PLC, автоматически и легко обрабатывать.

3, Gcr15 ролик с процессом закалки, твердость достигает HRC60-65 ℃.

4, отслеживая систему резки с лезвием Cr12.

модель и смысл

Элемент YX20-150 / 200/250/300

Распределительная коробка Профилегибочная машина для производства стальных коробок, использующих электротехническую промышленность.

Распределительная коробка

Распределительная коробка широко используется в архитектурном освещении и небольших цепях управления питанием гостиниц, квартир, зданий, портов, станций, аэропортов, складов, больниц, заводов и шахт и т. Д. Подходит для переменного тока 50 Гц, однофазного переменного тока 240 В, трехфазные 450 В и далее линии внутреннего освещения и распределения электроэнергии с токами 250 А или менее используются для защиты линии от перегрузки, защиты от короткого замыкания и переключения линий. Распределительная коробка подходит для гражданских и не нуждается в профессиональных технологиях, она очень проста в использовании и безопасности.

Наружное использование шкафа с крышной панелью

Оборудование для производства Шкаф электрошкафа производители профилегибочного оборудования

технические параметры

Распределительная коробка Профилегибочная машина для производства различного размера шкафа

Reference (Item)	Height	Width	Depth
YX21-150/200/250/300/350/400	200	200	150
	300	250	150
	300	250	200
	300	300	150
	300	300	200
	300	400	200
	400	300	150
	400	300	200
	400	400	200
	400	600	250
	400	600	300
	500	400	150
	500	400	200
	500	400	250
	500	500	250
	600	400	150
	600	400	200
	600	400	250
	600	500	150
	600	500	200
	600	500	250
	600	600	250
	600	600	300
	600	800	300
	700	500	200
	700	500	250
	800	600	200
	800	600	250
	800	600	300
	800	600	400
	800	800	200
	800	800	300
	800	1000	300
	1000	600	250
	1000	600	300
	1000	800	250
	1000	800	300
	1000	800	400
	1000	1000	300
	1000	1200	300
	1200	800	300
	1200	800	400
	1200	1000	300
