профилегибочное оборудование для профиля каркасной конструкцией

Sпрофилегибочное оборудование для профиля каркасной конструкцией

Профилегибочная машина для производства стальной рамы, каркаса, металлического каркаса.

Ⅰ,Индивидуальная стальная рама

Ⅱ, Процесс производства стальной рамы

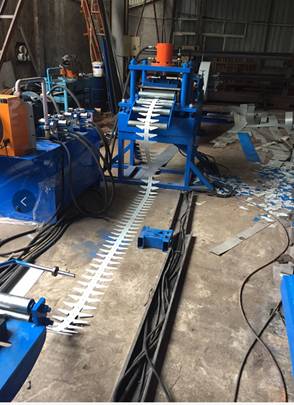

Разматыватель 2 в 1 → Направляющее устройство → Гидравлический пуансон (с 6 комплектами пресс-форм) → Профилегибочная машина → Срезное устройство (включая нож) → Стойка для готовой продукции

Layout as below

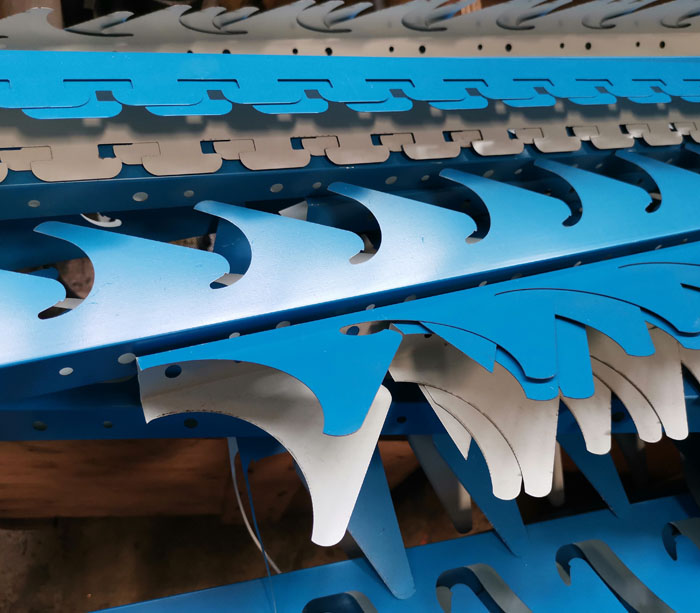

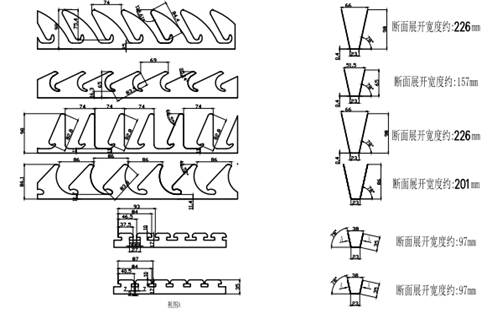

Ⅲ, Индивидуальный чертеж металлического каркаса

Чертеж стальной рамы

Ⅲ, Список машин

(Ⅰ), 2-в-1 разматыватель

1 、 Тип ： Ручное расширение

2, параметр

1) пассивный разряд

2) Вес рулона: <2T

3) внутренняя катушка D.: φ450mm- φ530mm

4) Макс. Width.400mm

5) Толщина .0,4-1,6 мм

6) Выпрямитель роликовый: 7 шт.

8) Мощность 1.5 кВт

(Ⅱ), сервопривод

3.1 Макс. ширина подачи: 400 мм

        3.2 Толщина подачи: 0,4-1,6 мм

        3. 3 Мотор, 1,3ＫＷ (Яскава)

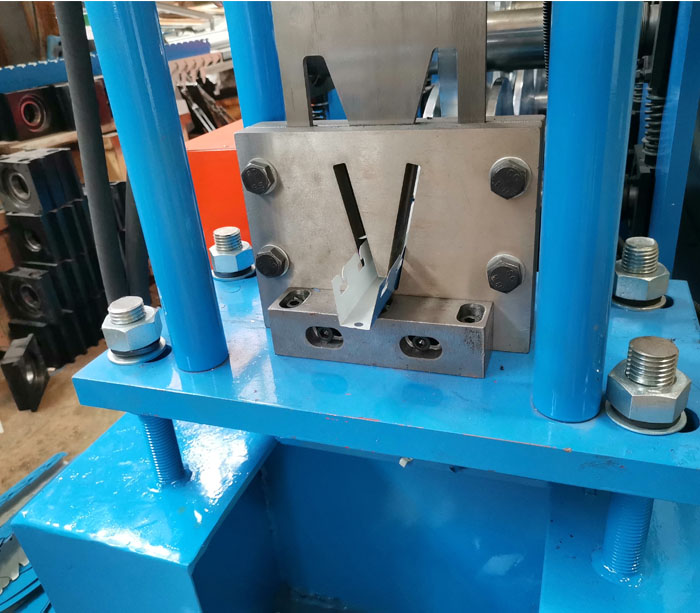

(Ⅲ） ， Гидравлическая система перфорации

3.1 Функция ： Гидравлический пробойник (комплект для прессформы 6)

3.2 Конструкция: установка длины, автоматическое измерение длины, автоматическое позиционирование достигает заданного расстояния при остановке, штамповочный штамп с гидроцилиндром, автоматическое отключение штамповки.

3.3 Рабочее давление гидравлической системы: 16 МПа

3.4 Гидравлическая станция: 4 кВт (гидравлическое перфорационное отверстие / сдвиг использовать ту же станцию)

(Ⅳ） Направляющее устройство

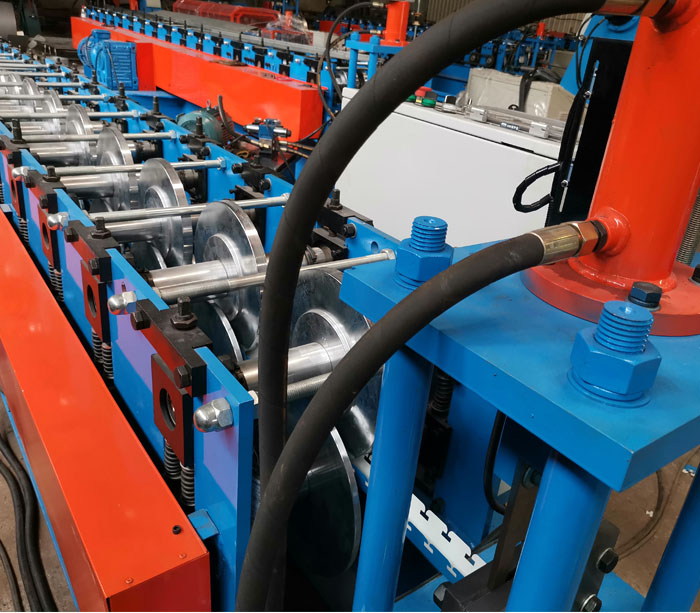

(Ⅴ） Основные формовочные машины (для ширины панели 97-226 мм и бесступенчатой регулировки)

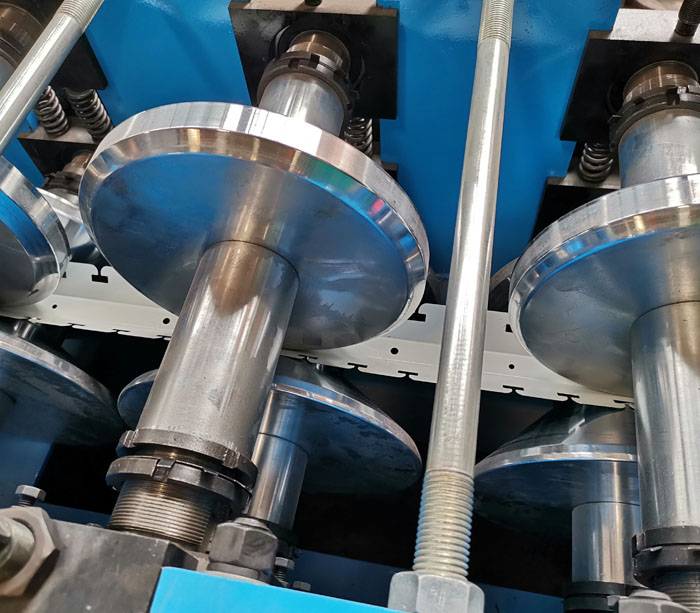

5.1 Формовочный валик: 14 станций ， и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 2-8 м / мин.

5.4 Материал ролика: # 45 ， общее закалка, твердость HRC56-62 ℃.

5,5 Мощность двигателя: 7,5 kw。

5.6 Главный ролик: ￠ 65мм ， 45 #。

5.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

(Ⅵ）,Плоская стойка для сбора

(Ⅷ）Электрическая система управленияВся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.

Ⅴ,  Coстоящий из прокатных станов для профиля каркасной

Ⅵ, профилирования каркасной стоек бренд аксессуаров для машин

Гарантия качества

Superda гарантирует металлическую рамку в рулонах в соответствии с требованиями заказчика, машина является совершенно новой. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким. Сформированный металлический каркас можно хорошо закрепить друг с другом металлическими деталями.

Преимущество профилегибочного станка со стальным каркасом

1, стальная рама производственная линия для производства металлического каркаса.

2, система управления PLC, автоматически и легко обрабатывать.

3, ролик хорошего качества с процессом закалки, достижение твердости HRC60-65 ℃.

4, отслеживая систему резки с лезвием Cr12.

Элемент YX22-98

Рулонные стальные рамы имеют легкую стальную раму.

Применение стальной рамы

Стальная рама широко используется в строительстве. Есть каркасная рама, вертикальные стальные колонны и горизонтальные балки. adpot для поддержки полов, крыши и стен здания, которые называются стальным каркасом.

Оцинкованная стальная рама может быть сформована в виде стальных шпилек для использования в качестве конструкционного или неструктурного строительного материала как для наружных, так и для перегородок в жилых, коммерческих и промышленных строительных проектах. Размер комнаты определяется горизонтальной дорожкой, которая прикреплена к полу и потолку, чтобы очертить каждую комнату. Индивидуальная стальная рама с функцией вентиляции, и она соответствовала индивидуальной шпильке, как показано ниже

Профилегибочная машина для производства металлического стального каркаса для производства металлического каркаса различного размера

технические параметры
