Оборудование для производства профилей стеллажных систем

Оборудование для производства профилей стеллажных систем

Профилегибочная машина для производства полок балок, панелей полок, стоек балок.

Ⅰ,Дизайн стойки стойки

Ⅱ, Процесс производства линии полки полки стойки

Разматыватель 2 в 1 → Сервопривод → Направляющее устройство → Гидравлический пуансон → Профилегибочная машина → Срезное устройство (включая нож) → Стойка для готовой продукции

Макет, как показано ниже

Ⅲ, Индивидуальный чертеж стойки

Рисунок панели стойки секции

Ⅲ,Список машин

(Ⅰ), 2-в-1 разматыватель

1 、 Тип ： Ручное расширение

2, параметр

1) пассивный разряд

2) Вес рулона: <2T

3) внутренняя катушка D.: φ450mm- φ530mm

4) Макс. Width.200mm

5) Толщина .0,4-1,6 мм

6) Выпрямитель роликовый: 7 шт.

8) Мощность 1.5 kw

(Ⅱ), сервопривод

3.1 Макс. ширина подачи: 200 мм

       3.2 Толщина подачи: 0,4-1,6 мм

       3. 3 Мотор, 0,85ＫＷ (Яскава)

(Ⅲ） ， Гидравлическая система перфорации

3.1 Функция: гидравлический пробойник

3.2 Конструкция: установка длины, автоматическое измерение длины, автоматическое позиционирование достигает заданного расстояния при остановке, штамповочный штамп с гидроцилиндром, автоматическое отключение штамповки

3.3 Рабочее давление гидравлической системы: 16 МПа

3.4 Гидравлическая станция: 15 кВт (гидравлическое перфорационное отверстие / сдвиг использовать ту же станцию)

(Ⅳ） Направляющее устройство

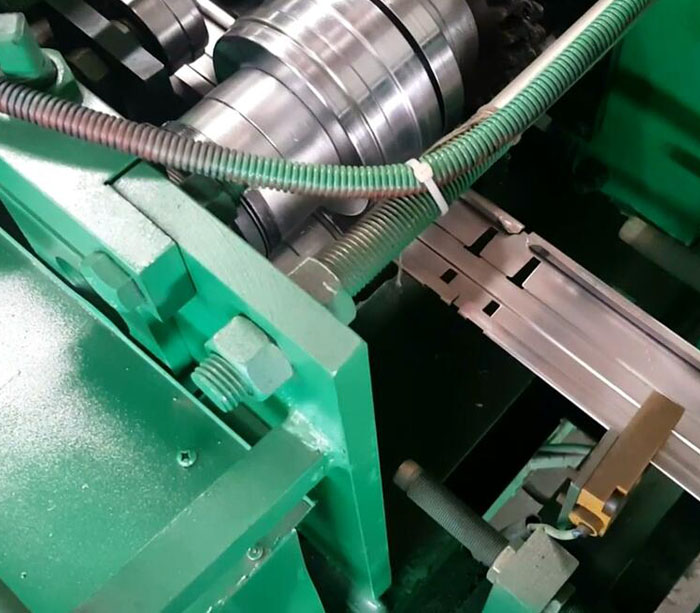

(Ⅴ） Основные формовочные машины (для ширины панели 36 мм)

5.1 Формовочный валик: 14 станций ， и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 2-8 м / мин.

5.4 Материал ролика: # 45 ， общее закалка, твердость HRC56-62 ℃.

5.5 Мощность двигателя: 4 кВт W

5.6 Главный ролик: ￠ 65мм ， 45 #。

5.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, для обеспечения безопасности оборудования и оператора А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

(Ⅵ）,Плоская стойка для сбора

(Ⅷ）Электрическая система управленияВся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.

Ⅴ,  Coстоящий из Оборудование для производства профилей стеллажных систем

Ⅵ, профилирования стоек бренд аксессуаров для машин

Гарантия качества

Superda гарантия стойку полки балки профилирование линии дизайна в соответствии с требованиями клиентов, рисунок, машина совершенно новая. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким. Сформированную балку стойки можно хорошо зафиксировать с помощью деталей стойки стойки.

Преимущество оборудования для производства стеллажных балок

1, производственная линия стеллажей для производства легких полок хранения, средних полок хранения, тяжелых полок хранения.

2, система управления PLC, автоматически и легко обрабатывать.

3, ролик хорошего качества с процессом закалки, достижение твердости HRC58-62 ℃.

4, отслеживая систему резки с лезвием Cr12.

Элемент YX13-76

Оборудование для производства всех видов стеллажей хранения.

Различные типы стеллажей имеют разные характеристики, хорошие полки имеют характеристики идеальной сборки, большой грузоподъемности и высокой устойчивости. Материал полки изготовлен из холоднокатаной стали. Полки в стиле галереи предназначены для хранения большого количества подобных поддонов, также называемых бесканальными полками. Полки с поддонами обычно используются в местах, где складские помещения дороги, например, на замороженных складах. Подходит для хранения больших количеств, небольшого ассортимента товаров, периодических операций. Наименьшее количество места доступно для обеспечения максимального хранения. Он подходит для крупногабаритных, малообъемных операций по хранению грузов. Вилочный погрузчик может напрямую входить в грузовой коридор для доступа к грузу, что чрезвычайно удобно. Стеллаж для хранения, изготовленный в процессе формовки в рулонах, отличается высокой эффективностью и безопасностью.

Светильники для хранения полки, стеллажи, профилегибочная машина

технические параметры
